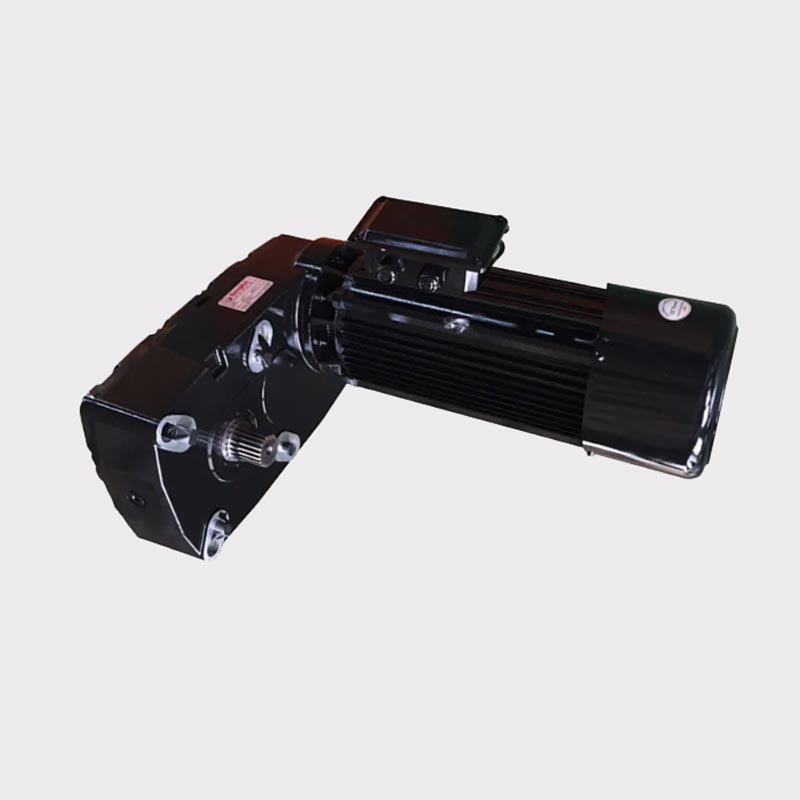

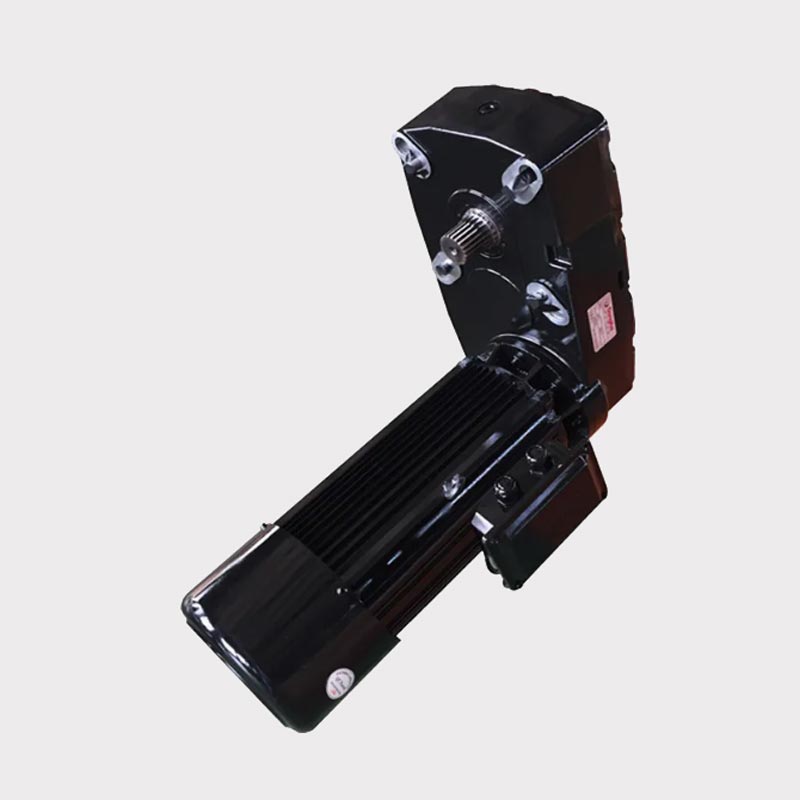

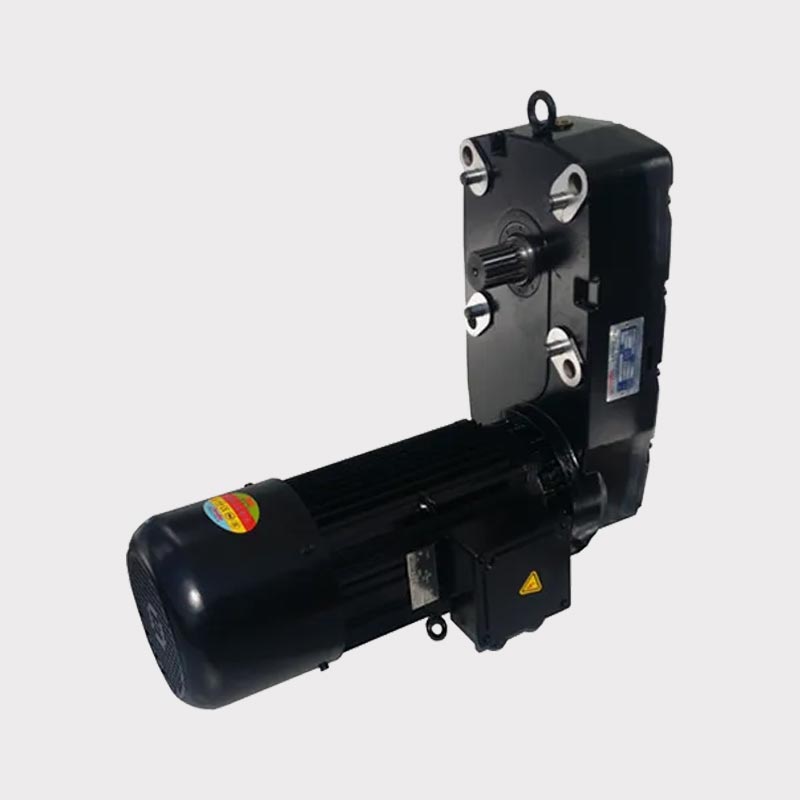

Donghai est un fabricant et un fournisseur spécialisé dans la fourniture de la série DQM Moteur de vitesse pour levage du palan. Ces moteurs de vitesses sont spécialement conçus pour Équipement de levage et de levage, combinant les avantages des engrenages hélicoïdaux et engrenages de ver, avec une structure compacte, une efficacité de transmission élevée et Fonctionnement fluide. Ce moteur d'engrenage en série convient à divers levage et Équipements de levage, tels que les grues, les palans électriques, les ascenseurs, etc. Fournir une sortie de sortie stable et fiable et un contrôle de vitesse précis.
1. Ce moteur d'engrenage adopte la structure de transmission des engins hélicoïdaux et des engrenages à vers,
qui se rend compte de la transmission de puissance efficace et fluide, réduit la perte d'énergie
et améliore l'efficacité de travail de l'équipement.
2. Ce moteur d'engrenage a une conception intégrée du moteur et du réducteur, qui
a une structure compacte, occupe peu d'espace et est facile à installer
et organisé en équipement de levage et de levage.
3. Moteur de vitesse de la série DQM
Pour le levage de levage réalise une vitesse et un contrôle de position précis à travers avancé
Système de contrôle pour répondre aux exigences de levage et de levage sous différents
conditions de travail.
4. Ce moteur de vitesse sélectionne des matériaux de haute qualité et
Processus de fabrication avancée pour assurer une longue durée de vie et stable
Performances du moteur de vitesse. En même temps, une inspection de qualité stricte et
tests pour assurer la fiabilité et la sécurité du produit.
5. DQM
Le moteur d'équipement de série pour le levage de levage est conçu avec une structure facile
Pour maintenir et réviser, comme le logement amovible, les pièces faciles à replacer,
etc., qui réduit les coûts de maintenance et les temps d'arrêt.
| Capacité de levage | Vitesse de levage | Diamètre du tambour | Puissance du moteur | Classe de protection | Fréquence |
| Jusqu'à 3,2 tonnes (double vitesse) |
0,66 / 4,0; 0,8 / 5,0; 1,0 / 6,3; 1,3 / 8,0 m / min à Reeving 4/1 |
140 mm | 0,37 / 2,5; 0,45 / 3,2; 0,6 / 4,0 kW (Polonais 12/2) |
Ip55 | 50Hz |
| Jusqu'à 6,8 tonnes (double vitesse) |
0,66 / 4,0; 0,8 / 5,0; 1,0 / 6,3; 1,3 / 8,0 m / min à Reeving 4/1 |
170 mm | 0,8 / 4,9; 1,0 / 6,1; 1,3 / 7,7; 1,6 / 9,8 kW (Polonais 12/2) |
Ip55 | 50Hz |
| Jusqu'à 12,5 tonnes (double vitesse) |
0,66 / 4,0; 0,8 / 5,0; 1,0 / 6,3; 1,3 / 8,0 m / min à Reeving 4/1 |
266 mm | 1,2 / 7,6; 1,5 / 9,5; 2,0 / 12,5 kW (Polonais 12/2) |
Ip55 | 50Hz |
| Jusqu'à 20 tonnes (double vitesse) |
0,66 / 4,0; 0,8 / 5,0; 1,0 / 6,3; 1,3 / 8,0 m / min à Reeving 4/1 |
295 mm | 2.0 / 12,5; 2,6 / 16,0 kW (Polonais 12/2) |
Ip55 | 50Hz |
| Jusqu'à 25 tonnes (double vitesse) |
0,53 / 3,4; 0,65 / 4,23; 0,83 / 5,35; 1,03 / 6,7 m / min à Reeving 4/1 |
325 mm | 2.0 / 12,5; 2,6 / 16,0 kW (Polonais 12/2) |
Ip55 | 50Hz |
| Jusqu'à 40 tonnes (double vitesse) |
0,6 / 2,6; 0,8 / 3,3; 1,0 / 4.2 m / min à Reeving 4/1 |
405 mm | 5/20 kW (8/2 poteaux) |
Ip55 | 50Hz |
| Capacité de levage | Vitesse de levage | Diamètre du tambour | Puissance du moteur | Classe de protection | Fréquence |
| Jusqu'à 3,2 tonnes (double vitesse) |
1.2 / 4.8; 1,6 / 6,0; 1,92 / 7,6; 2,4 / 9.6 m / min à Reeving 4/1 |
140 mm | 0,72 / 3,0; 0,96 / 3,6; 1,2 / 4,8 kW (Polonais 12/2) |
Ip55 | 60 Hz |
| Jusqu'à 6,8 tonnes (double vitesse) |
1,2 / 4,8; 1,5 / 6,0; 1,9 / 7,6; 2,4 / 9.6 m / min à Reeving 4/1 |
170 mm | 1,4 / 5,9; 1,8 / 7,3; 2,3 / 9,1; 2,9 / 11,5 kW (Polonais 12/2) |
Ip55 | 60 Hz |
| Jusqu'à 12,5 tonnes (double vitesse) |
1,2 / 4,8; 1,5 / 6,0; 1,9 / 7,6; 2,4 / 9.6 m / min à Reeving 4/1 |
266 mm | 2.3 / 9.1; 2.9 / 11,5; 3,7 / 15,0 kW (Polonais 12/2) |
Ip55 | 60 Hz |
| Jusqu'à 20 tonnes (double vitesse) |
1,2 / 4,8; 1,5 / 6,0; 1,9 / 7,6; 2,4 / 9.6 m / min à Reeving 4/1 |
295 mm | 3,7 / 15; 4,8 / 19,2 kW (Polonais 12/2) |
Ip55 | 60 Hz |
| Jusqu'à 25 tonnes (double vitesse) |
1.02 / 4.1; 1.3 / 5.1; 1,6 / 6,4; 2.0 / 8.1 m / min à Reeving 4/1 |
325 mm | 4/15; 4,8 / 19,2 kW (Polonais 12/2) |
Ip55 | 60 Hz |
| Jusqu'à 40 tonnes (double vitesse) |
0,8 / 3,2; 1,0 / 4,0; 1,3 / 5.1 m / min à Reeving 4/1 |
405 mm | 6/24,2 kW (8/2 poteaux) |
Ip55 | 60 Hz |

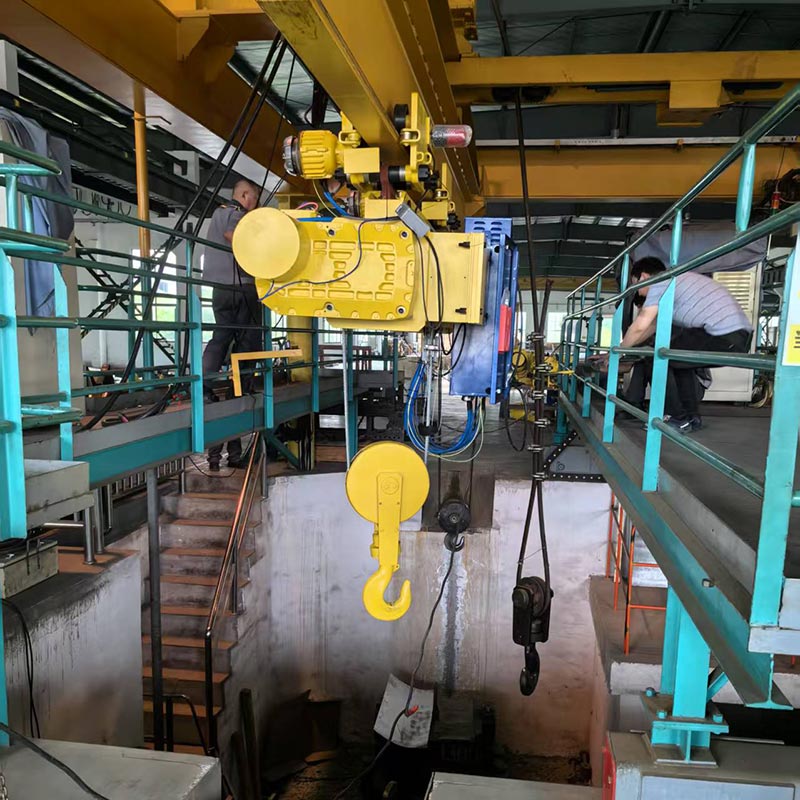

Le moteur d'engrenage de la série DQM pour le levage du palan est utilisé dans des systèmes de grues à contrôle entièrement intelligents.
1. Le mécanisme de levage se compose d'un boîtier en alliage en aluminium renforcé, d'un moteur, d'un dispositif de protection thermique intégré et d'un frein.
2. Le boîtier de la boîte de vitesses est en alliage d'aluminium renforcé à basse pression pour assurer la résistance en aluminium sans déformation et poids léger.
3. L'arbre de sortie spliné (norme européenne) et les engrenages hélicoïdaux durcis sont en acier d'engrenage 20Crmnti de haute qualité.
4. Le traitement carburisant assure la force de surface des dents durcies des engrenages.
5. Les engrenages sont ensuite un terrain de précision par CNC pour garantir que la dureté et la précision répondent aux exigences techniques.
6. Les entraînements de palan combinés totalement fermés ont une efficacité de transmission mécanique allant jusqu'à 98% et un bruit de fonctionnement inférieur à 60 dB (A), ce qui les rend adaptés aux environnements de travail extérieurs.
7. Le boîtier moteur à faible bruit est un alliage en aluminium tiré à chaud avec un système de dissipation de chaleur et d'absorption du son.
8. Euro Rotor Slant Slot Stator Précision enroulé avec des fils de cuivre, profondément trempés dans la laque.
9. Classes d'isolation F et H, classe de protection IP55, Système d'exploitation S1 Opération pour les environnements de travail extérieurs de +80 ºC à -25 ºC, pas adapté aux objets corrosifs directs.
10. Fréquence variable jusqu'à 110 Hz, fréquence de départ 1 Hz.
